この電子機器は元々TZR250のオーナーズグループがYPVSインジケータとして配布していた製品をオマージュ(パクっ)して誰もがつくれるようにRZR用に基板化したものです。
YPVSインジケータは回路上に電源部がなく12VがダイレクトにLM3914に投入され小型化されていますので結構発熱しますがYPVSデイスプレイは電源部を別に作製しているため全体の発熱は抑えられています。全体を5V化したのは訳があり、互換品のLM3914が使えるためです。
純正品の半額以下なり秋月電子でも販売してます。互換LM3914
LEDドライバーであるLM3914のデータシートに記載がある回路図を元に基板作成しています。
LM3914の製造発売元であるTI社がコンシューマ向けに部品を販売しなくなったため、今回データシートのリンクは用意がありませんが、IC製品としては発売が10年以上前と古く、販売方法が変わる前の情報がインターネットの海に落ちていますので必要な方はGoogle先生に聞いて入手してください。
また、過去の在庫として未だコンシューマ向けに純正LM3914は販売しており部品は容易に入手可能です。秋葉原にある秋月電子通商や千石電商から入手可能な部品で構成されてます。
表示部は10点のLEDバーを表示に使っていますが、角形2mm幅のLEDでも取り付け出来るように基板を設計しています。一般的な3mmや5mmの砲弾型LEDはサークル表示にしか使えませんのでご注意願います。こちらでも地方様向けに電子キットとして極数量限定で配布を準備しています。(配布は終了しました)
キットは用意していますが、グループ単位で部品を購入し、代表者が基板を発注した方が製作費用は安くあがります。そのような方は基板のDLリンクが出てくるまでしばらくお待ちください。
今回の基板化はRZRに特化して作製していますが、部品を入れ換えれば他機種でも使えます。
その設計方法は、取扱説明書に記載していますので流用したい方は読むようにしてください。
基板回路(elecrow)に作製依頼する場合のガーバーフィアル
連続点灯タイプ DownLoad(3_FLASH-AB6a.zip)
基板サイズ40mm×40mm(基板サイズはサブ基板を除く)
ガーバーデータ上では当方の名前と日付は削除してます。
![](https://rz350rr.com/wp-content/uploads/2022/12/image-38.png)
最終点滅タイプ DownLoad(03gerber.zip)
点滅への微調整が難しいです。
基板サイズ40mm×40mm(基板サイズはサブ基板を除く)
![](https://rz350rr.com/wp-content/uploads/2022/12/image-39.png)
サークル表示部(φ33)DownLoad(01gerber.zip)
ガーバーデータ上は同じ物が4つが繋がっています。
(写真は旧バージョン)
使用時は適切なものをカット加工してお使いください。
単品はこちら DownLoad(01gerberM.zip)
![](https://rz350rr.com/wp-content/uploads/2022/12/image-37.png)
=============(終了)配布キット===================
電子部品が用意出来ない地方様向け、ボッチ様向けキット 限定8個 送料込み1800円 お一人様1個となります。当初、LED類はキットから外しましたが他購入での送料がネックになるため同梱としました。
【依頼方法】一番下にオーダーフォームを付けました。
ヘッダタイトルにYPVSディプレイ希望と記載願います。
お名前 送付先住所 ※希望組み合わせ 送金方法をお知らせ下さい。

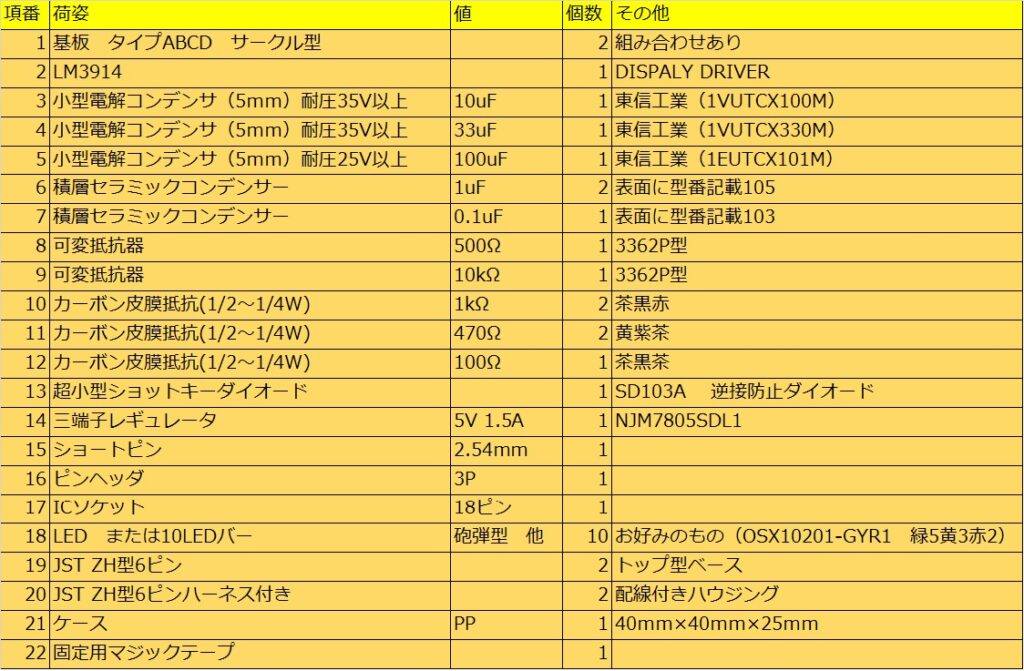

※項番1の基板を選択後、項番18のLEDも組み合わせを選択してください。
LEDバー以外のLEDはオマケです。お好みの10個の色は青5緑3黄2赤1のように記載をお願いします。
送金は銀行振込で受付け入金確認後、土日祭日を除く7日以内に発送します。
なお円安による基板の輸送費が高額のため、このキットは予定数の配布で打ち切ります。
システムでのオーダ数をカウントしていませんので購入希望者は先着順とし予定数に達したのが確認され後にオーダーフォームをクローズ処理しますので運悪く9人目の方以降には売切れのメールをいれさせて頂きます。
![](https://rz350rr.com/wp-content/uploads/2023/06/image-9-1024x497.png)
【項目1 基板】
1~2までのいずれかを選択+サークル表示基板 1枚(共通化しました)
・・以降は用意出来る個数 (以前紹介していた基板は有効活用の場に回しました)
1:LEDバー兼用連続点灯タイプ ・・・8
画面右は下部の基板を切り取って、前面にLEDバーを取り付けるタイプ
画面左は基板表面にLEDバーを取り付けるもしくはサークル型の配線を行う兼用タイプです。
切り離して使ってください。
![](https://rz350rr.com/wp-content/uploads/2022/12/image-33.png)
2:LEDバー兼用最終点滅タイプ ・・・8
上位側の制限電圧を2.4V以下にすると全点滅はしないように修正できます。
![](https://rz350rr.com/wp-content/uploads/2022/12/image-34.png)
1または2にタイプ別に1個ずつ計2個添付
サークル型(オマケ) 接続ハーネスは2個で1組用です。キットには1組付きます。
ガーバーデータ上で基板は繋がっているのですが、カットしてお渡しになります。
![](https://rz350rr.com/wp-content/uploads/2022/12/image-35.png)
【項番18 ディスプレイ部(LED)】
A~Dを1個、E~Jを1個選択してください。組み合わせ選択になります。
A:LEDバー 緑5黄3赤2・・10
![](https://rz350rr.com/wp-content/uploads/2022/12/image-23.png)
B:LEDバー 白10・・3
(発光体をセロハン等で加工する人向け)
遮光フィルムを上にかぶせています。
![](https://rz350rr.com/wp-content/uploads/2022/12/image-48.png)
加工例
ダイソーにある透明ちよがみ使用。
(色が薄いため重ねています)
![](https://rz350rr.com/wp-content/uploads/2022/12/image-49.png)
C:LEDバー 赤10・・2
![](https://rz350rr.com/wp-content/uploads/2022/12/image-22.png)
D:LEDバー 青10・・2
![](https://rz350rr.com/wp-content/uploads/2022/12/image-21.png)
以下オマケ。
ケース内でLEDを使用したい場合は2mm角形を使用してください。
E:LEDクリア2mm角形 白10(発光体をセロハン等で加工する人向け)・・2
F:LEDクリア2mm角形 青緑黄赤(お好み10色)・・3 緑は他と比べて光量があります。
![](https://rz350rr.com/wp-content/uploads/2022/12/image-30.png)
![](https://rz350rr.com/wp-content/uploads/2022/12/image-31.png)
LED5mmはサークル型でしか使用出来ません。
G:LED5mm砲弾拡散光型 白10・・5 キャップ付き(お好み5色を10個)
![](https://rz350rr.com/wp-content/uploads/2022/12/image-28.png)
![](https://rz350rr.com/wp-content/uploads/2022/12/image-29.png)
点灯時は明るすぎて感じが掴めないので遮蔽を入れて撮影しています。
H:LED5mmクリア拡散型 青緑黄赤(お好み10色)・・3 緑は他と比べて光量があります。
![](https://rz350rr.com/wp-content/uploads/2022/12/image-26.png)
![](https://rz350rr.com/wp-content/uploads/2022/12/image-27.png)
点灯時は明るすぎて感じが掴めないので遮蔽を入れて撮影しています。
J:サークルテストで使ったぼんやりLED5mm砲弾型 青10個・・3
テスト時の動画参照のこと
==【オーダーフォーム】=======================
2023/02/19 21:00より開始
2023/03/12 23:45 閉鎖しました。
ファイル群は配布時期によって異なる場合があります。
製造責任は全て製造者個人に帰属します。
開示される情報の内、改変部分の著作権は放棄していません
提供されているファイル群をそのまま使用して頻繁な商業利用を実施していると判断した場合は親告した上で民事での対抗処置を実施する場合があります。
フリーで配布している本家のファイルをそのまま商業利用し、かつ全責任を本家にかぶせている不届者がいるため、当方の記載追加・変更部分は権利を放棄せず正しく管理していきます。
なお、RZR/RZVその他ヤマハフリークとして個人で利用・楽しむ範囲においては干渉は致しません。
