現時点のステッピングタコメータの回路図は以下の通り。
漏れ漏れインターフェースは実車テストがRRしかできないのと回路を初期の段階から変更した関係で増幅率を固定せずに半固定抵抗にしている。インターフェースは回路図を見てわかるように選択式にしている。というのもいろいろ作業をしていたら、だんだんとめんどくさい病が出てきたのである。
RZは漏れ漏れインターフェースのみ未実施
RZR（初期型）はテスト車両があるので今後テストされると思う
RRで別テストで実施済み

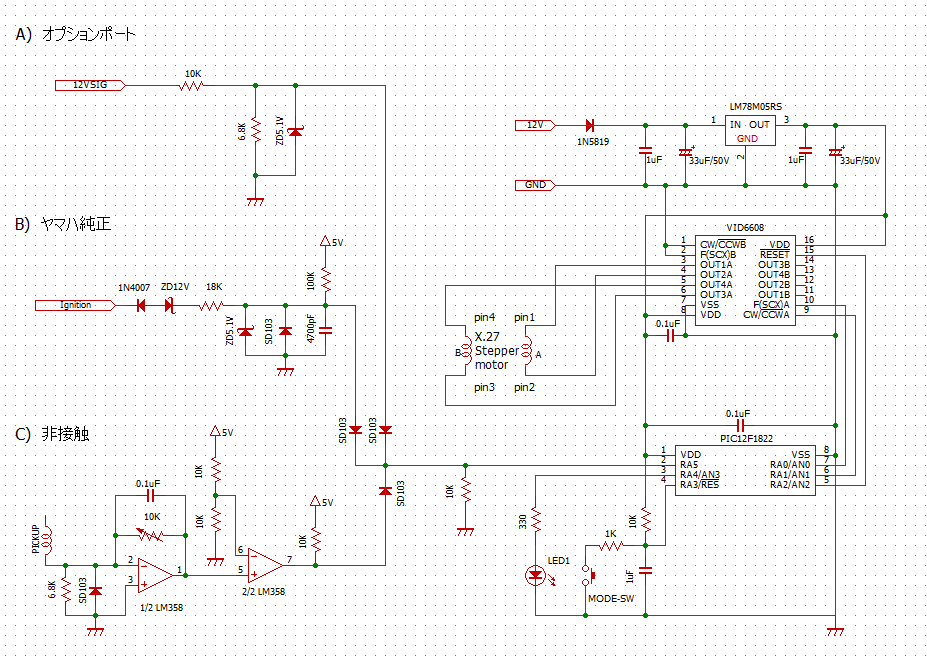

以下が予定されている回路図の全貌である。
A）はOSR-CDIのオプションポートから接続するインターフェース
B）は純正と同じIGコイルから接続するインターフェース
C）は非接触として接続する漏れ漏れインターフェースＶ２
RZに関しては総監督である師匠がいつのまにかRZ乗りをナンパしてきたらしい、工房に納車される時にテストさせてもらう予定だがまだ病床に伏しているのでいつになるかは不明だ。
照明用LEDが回路図から漏れてます。
回路図のインターフェース部分は今後の実車テスト状況によって変更される可能性もあります。
レギュレータの変更をしています。二輪用のタコメータ用レギュレータとして直射日光等の環境変化に耐えきれるか不安だったので秋月の特売品に変更しています。ファームも現時点の仕様は確定していてますが、懸念事項であった入力ソースを１クランク２パルスに変更しています。
ずっとX27.168でテストをしてたんで全然気が付かなかったのですが、手持ちの在庫を確認したところ、X27.168 の在庫が少なくなっていて、X27.589の在庫が潤沢になっていた。
今回のテスト基板はX27.168ではなくX27.589 で作成することにして基板変更をおこなっています。
ステップモータに関しては単純に表裏が逆になるので配線を変えてしまえばいいだけのことですけどね。開示してる配線はX27.168のものになります。
今のところ、基板とケースに関してはRZR（初期型）のみ、初めからから作り直し、ステーに関しては全て廃止。基板は共通化する方向性で作り直しています。

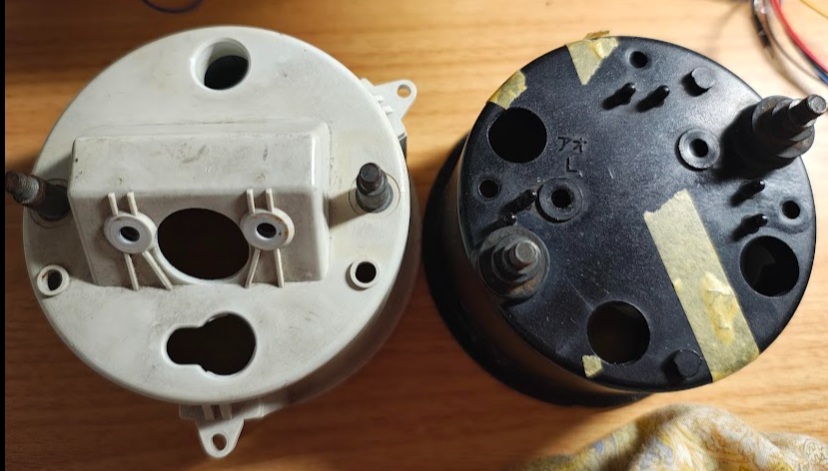

RZとRZRのケースを作る予定です。RZがRZRよりケースが若干大きいため、純正を基準に作り直しています。
今後は、材料を確認しながらこちらも作り直しますのでしばらく、その程度の進捗紹介になるかと思います。
